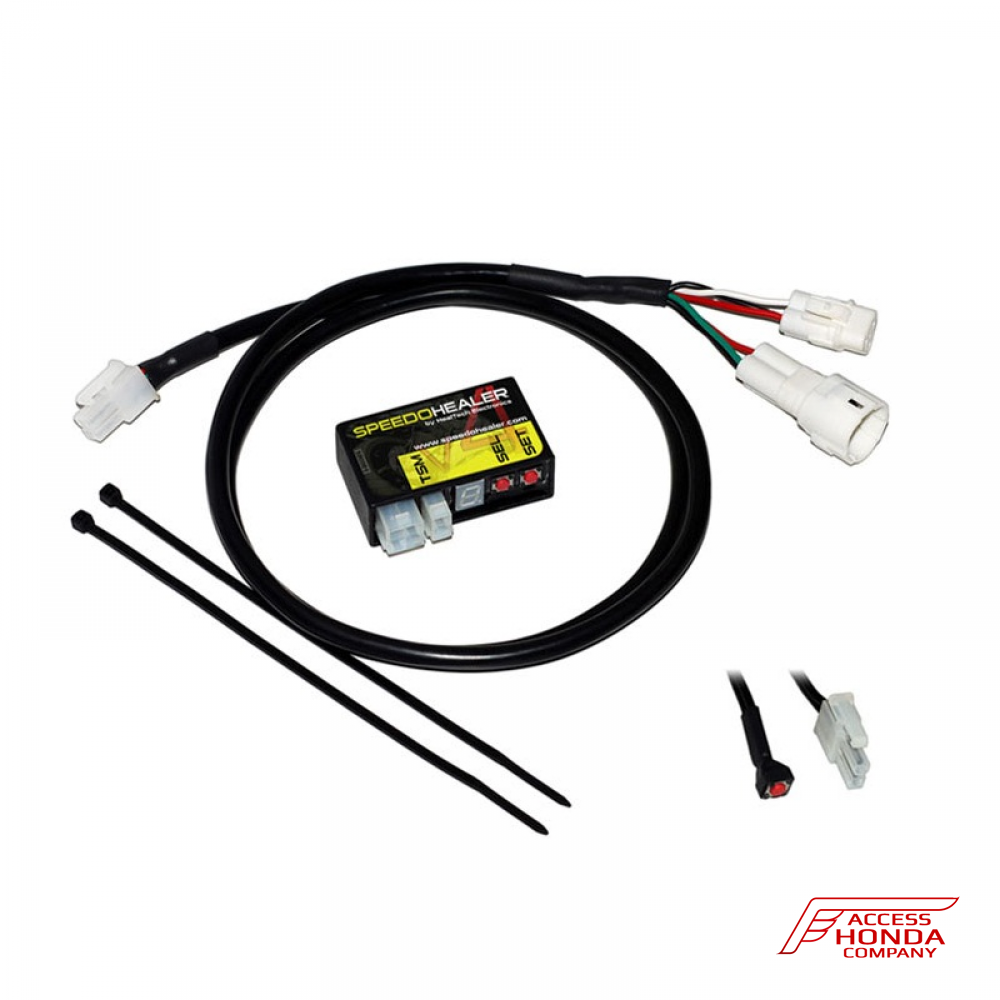

Корректор спидометра SpeedoHealer V4 для мотоциклов Honda

Совместимые мотоциклы:

CB400F (2013-2015), CB400X (2013-2016), CB500F (2013-2019), CB500X (2013-2019), CB650F (2014-2018), CB650R (2019), CBF600 (2008-2012), CBR1000RR Fireblade [без АБС] (2008), CBR400R (2013-2015), CBR500R (2013-2019), CBR600F (2011-2013), CBR600RR (2007-2019), CBR650F (2014-2018), CBR650R (2019), CMX300 Rebel (2017-2019), CMX500 Rebel (2017-2019), CRF1000L Africa Twin [без DCT] (2016-2019), CTX700 [без DCT] (2014-2017), DN-01 (2008-2010), NC400X (2013-2015), NC700 S/X (2012-2017), NC750 S/X (2014-2019), NSA700A (2008-2010), NT700V Deauville (2006-2015), PCX125 (2010-2015), PCX150 (2012-2019), SH125 (2013-2014), SH150 (2013-2014)

Заводская погрешность спидометра большинства современных мотоциклов и автомобилей достигает 10%, а даже небольшое изменение передаточного числа, происходящее при изменении звезд, диска или даже профиля резины, может сдвинуть показания спидометра ещё на 15%. SpeedoHealer это недорогое и удобное устройство позволяющее скорректировать показания спидометра и одометра. Устройство совместимо со всеми спидометрами кроме приводимых тросиком.

Корректор выпускается в двух версиях SH-V4 и SH-V4-AB. Отличаются корректоры назначением выносной кнопки. SH-V4 использует выносную кнопку для вывода максимальной скорости на спидометр. Вы нажимаете на кнопку на неподвижном мотоцикле а спидометр, стрелочный или цифровой выводит максимальную зафиксированную скорость. SH-V4-AB вместо кнопки использует переключатель с помощью которого могут переключаться корректирующие коэффициенты. SH-V4 поддерживает 2 коэффициента, которые в версии AB переключатся с помощью выносного переключателя. Переключатель позволяет на ходу переключаться между коэффициентами, что удобно для мотоциклов, задушенных по датчику скорости (внутрияпонские Honda).

SpeedoHealer объединяет 3 функции в одном модуле:

-программируемый корректор спидометра

-конвертер из kmh в mph и из mph в kmh

-измеритель пиковой скорости, показывает вашу максимальную скорость по нажатию выведенной к приборной панели кнопки

Предназначение:

-исключение заводской погрешности спидометра, достигающей 10%

-коррекция спидометра при изменении размера и/или профиля шины заднего колеса

-коррекция спидометра при замене ведущей или ведомой звезд

-получение точных показаний спидометра на мотоциклах, автомобилях, ATV, снегоходах

-коррекция спидометра при замене шкалы измерения (установка шкалы с другого мотоцикла)

-коррекция спидометра при установке приборной панели с другой модели мотоцикла

-коррекция спидометра при установке тюнингованной приборной панели

-генерация импульсов произвольной частоты для спидометров приборных панелей

-тарировка спидометров

Поставив SpeedoHealer вы получаете:

-точный спидометр и одометр не зависящий от изменений в передаточных числах

-возможность коррекции частоты сигнала датчика скорости от -99.9% до +9999.9% с шагом of 0.1% (сигнал может быть изменен от 1/1000 до x100 с шагом 0.001)

-полную свободу в экспериментах с передаточными числами ваш одометр не будет показывать лишнего, что немаловажно при продаже

-фиксация пиковой скорости (для любопытных, отображается на индикаторе скорости приборной панели)  -поддержка двух корректирующих коэффициентов выбор между которыми осуществляется простым нажатием кнопки

-устройство поддерживает самодиагностику, которую вы можете активировать во время установки

-устойчивость к перепадам напряжения бортовой сети, устройство может работать при напряжениях от +3 до +19V DC

-высокоскоростной 32 битный процессор обеспечивающий быструю скорость обработки данных

-надежность - устройство и соединения водонепроницаемы, разъемы защищены от короткого замыкания, реверсивного напряжения и резким перепадам напряжения в бортовой сети

-все устройства тестируются на фабрике и гарантированно исправны

Принцип работы:

Большинство современных мотоциклов используют спидометры, работа которых основывается на считывании импульсов с датчика скорости. Датчик скорости генерирует импульсы согласно числу вращений какого-либо крутящегося, пропорционально оборотам двигателя, вала. SpeedoHealer способен работать с разными датчиками скорости, установленными в разнообразных частях мотоцикла. Наиболее распространенное место подключения SpeedoHealer - датчик скорости, расположенный на выходном вале мотоцикла. На этот же вал монтируется и ведущая звезда. В этом случае датчик скорости передает импульсы частота которых совпадает с частотой вращения ведущей звезды. Спидометр запрограммирован на фабрике под заводские передаточные числа (число зубов на ведомой звезде к числу зубов на ведущей звезде при заданном шаге между зубами) и на заводской профиль резины (диаметр заднего колеса, диска, профиль покрышки). Изменение в числе зубов на ведомой или ведущей звезде или/и изменение диаметра заднего колеса приводит к изменению скорости вращения вала и, как следствие, к изменению числа импульсов, передаваемых датчиком скорости. Заводской спидометр использует в работе запрограммированный на фабрике коэффициент и не способен отслеживать изменения передаточного числа и диаметра заднего колеса, в связи с чем возникает погрешность в измерении скорости при изменении передаточных чисел. SpeedoHealer v4 специально разработан для коррекции этой погрешности.

SpeedoHealer v4 монтируется в разрыв соединения между датчиком скорости, установленном в мотоцикле заводом и спидометром. Датчик скорости подсоединяется к спидометру через разъем. Все что надо сделать - это разъединить заводской разъем и подсоединить к нему устройство в "разрыв" с помощью идущей в комплекте проводке. С помощью встроенного микропроцессора SpeedoHealer v4 считывает показания датчика скорости, производит коррекцию показаний и передает скорректированные данные заводскому спидометру. Таким образом, SpeedoHealer V4 можно рассматривать как программатор датчика скорости. Коэффициент коррекции, используемый в алгоритмах устройства, выставляется пользователем с помощью индикатора и двух кнопок. Коэффициент коррекции несложно рассчитывается на основе изменений передаточного числа с помощью инструкции, приложенной к SpeedoHealer v4 или онлайн калькулятора.
